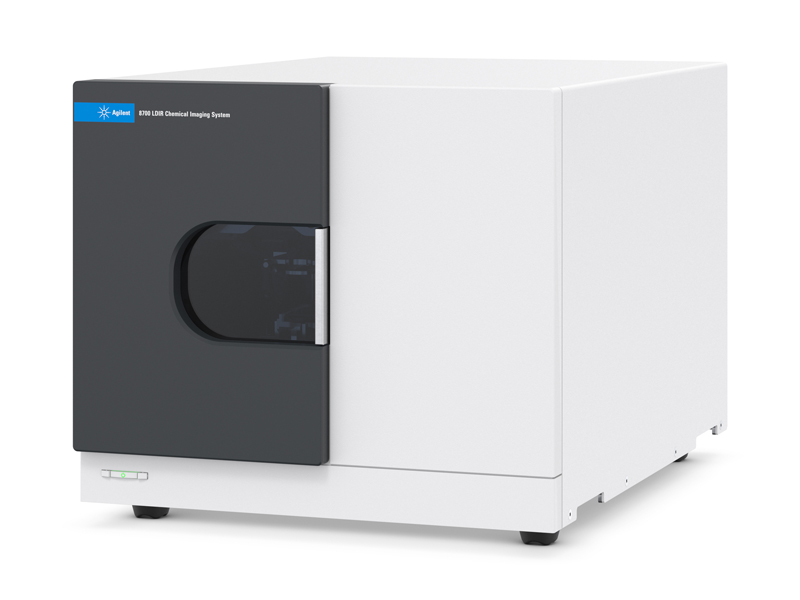

Внешний вид прибора Agilent 8700 LDIR

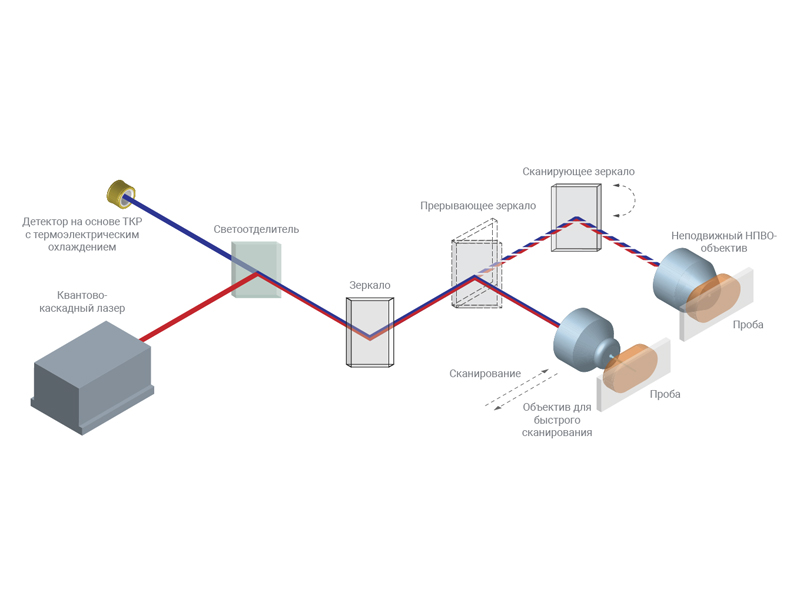

Оптическая схема Agilent 8700 LDIR

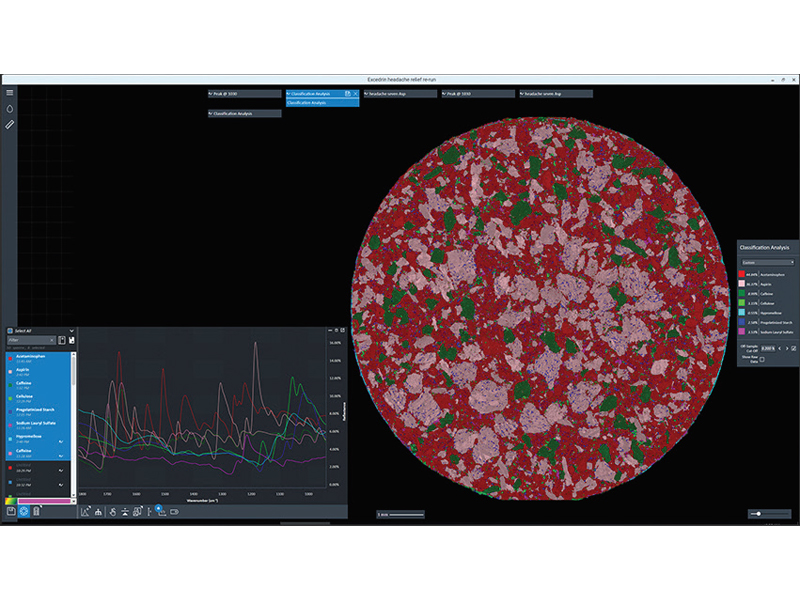

Программное обеспечение Agilent Clarity

Видео с принципами работы Agilent 8700 LDIR

Система визуализации химических свойств

Лазерная система визуализации химических свойств с помощью направленного инфракрасного излучения Agilent 8700 LDIR обеспечивает высокоавтоматизированный подход для получения достоверных химических изображений с высокой разрешающей способностью на поверхности образца.

На приборе, работающем под управлением специализированного программного обеспечения Agilent Clarity, можно быстро получить подробную визуализацию больших областей образца (до 25×75 мм) при минимальном количестве манипуляций для загрузки пробы и запуска аналитического метода.

Простая пробоподготовка заключается в получении плоской поверхности образца и закреплении его на предметном стекле. Инструмент Agilent Sample Planer работает по принципу микротома и позволяет точно и эффективно выполнять срезы анализируемого объекта с оптимальным качеством поверхности (допускается неровность +/- 10 мкм).

Сердцем системы является уникальный квантово-каскадный лазер (QCL), работающий в среднем ИК-диапазоне. Данный тип лазеров позволяет произвольно менять длину волны излучения, тем самым избавляя от необходимости использования монохроматоров либо интерферометра в оптической схеме. Детектор на теллуриде кадмия-ртути (MCT) с термоэлектрическим охлаждением обладает высокой чувствительностью и не требует охлаждения жидким азотом.
Основным режимом сканирования явля

Принцип действия LDIR-спектроскопии:
•    Система Agilent 8700 LDIR работает в режиме отражения и в режиме нарушенного полного внутреннего отражения (НПВО), автоматически переключаясь между ними посредством направления падающего луча на объектив для быстрого сканирования и неподвижный НПВО объектив соответственно.
•    Получение полного изображения пробы обеспечивается присутствием камеры с высокой разрешающей способностью, тогда как фиксация деталей при многократном увеличении обусловлена наличием объектива микроскопа.
Основные преимущества Agilent 8700 LDIR:
•    Создание четких высококачественных изображений (размер пикселя до 0,1 мкм) и получение спектральных данных благодаря современной технологии квантово-каскадного лазера (QCL) в сочетании с системой НПВО-визуализации.
•    Возможность получения изображения с различной разрешающей способностью (размер пикселя 0,1–40 мкм) в автоматизированном режиме без необходимости замены объективов или повторной фокусировки прибора.
•    Возможность быстрой идентификаций неизвестных соединений благодаря применению коммерческих и пользовательских библиотек, созданных по результатам исследований в режиме НПВО.
•    Получение сравнительной количественной информации для компонентов пробы (активных веществ и наполнителей) без разработки сложных методов, обусловленное использованием ПО Agilent Clarity.
•    Снижение эксплуатационных расходов и затрат на техническое обслуживание и ремонт за счет исключения из системы жидкого азота, связанное с наличием детектора на основе теллурида кадмия–ртути с термоэлектрическим охлаждением.
Сфера применения Agilent 8700 LDIR:
•    фармацевтическая промышленность (визуализация пространственного распределения активных фармацевтических компонентов и наполнителей);
•    биомедицинские исследования (высококачественные изображения и инфракрасные спектры тканей и др. биологических материалов);
•    материаловедение и исследование полимеров (идентификация толщины и материалов слоев в полимерных и многослойных пленках).







ЛИТЕРАТУРА:
Система визуализации химических свойств Agilent 8700 LDIR

Лазерная система визуализации химических свойств с помощью направленного инфракрасного излучения Agilent 8700 (LDIR) обеспечивает новый усовершенствованный подход к визуализации химических свойств и спектральному анализу. Система Agilent 8700 LDIR предназначена для использования как специалистами, так и лицами, не обладающими специальными навыками, и обеспечивает простой высокоавтоматизированный подход для получения достоверных химических изображений с высоким разрешением на поверхности образца

5994-0275RU / Буклет / 5 МБ

Лазерная система визуализации химических свойств с помощью направленного инфракрасного излучения Agilent 8700 LDIR для идентификации и детектирования перехода в солевую форму в фармацевтических препаратах

Для достижения ожидаемых терапевтических эффектов химическое состояние (кислотная, основная или солевая форма) и структура активных фармацевтических ингредиентов (АФИ) в таблетках должны сохраняться. АФИ часто преобразуются из кислотной или основной формы в форму соли или наоборот по причине нарушения целостности упаковки и/или неоптимальных условий хранения. Это непредусмотренное превращение может существенно повлиять на растворимость, стабильность и биодоступность компонентов таблетки. Система визуализации химических свойств Agilent 8700 LDIR способна детектировать и идентифицировать переход веществ в солевую форму в таблетках и является быстрым и эффективным инструментом для устранения проблем и проведения исследований с целью разработки рецептур лекарственных форм

5991-7511RU / Методическая информация / 1 МБ

Быстрая дифференциация и классификация полиморфных модификаций при помощи лазерной системы визуализации химических свойств Agilent 8700 с помощью направленного инфракрасного излучения (LDIR)

Необходимо охарактеризовать полиморфные модификации активных фармацевтических ингредиентов (АФИ), поскольку разные кристаллические формы одной и той же молекулы могут проявлять резко отличающиеся физико-химические свойства, такие как растворимость, термодинамическая стабильность, биодоступность и терапевтическая эффективность. Понимание условий и химических механизмов образования полиморфных модификаций необходимо для поддержания стабильной активности лекарственных средств и осуществления контроля качества продукции. Инфракрасная (ИК) спектроскопия часто используется для идентификации различных полиморфных модификаций. Система визуализации химических свойств Agilent 8700 LDIR способна быстро идентифицировать и дифференцировать полиморфные модификации в твердых лекарственных формах. Быстрая дифференциация и классификация полиморфных модификаций при помощи лазерной системы визуализации химических свойств Agilent 8700 с помощью направленного инфракрасного излучения (LDIR)

5991-7512RU / Методическая информация / 3 МБ

Анализ материала многослойной упаковки с использованием лазерной системы визуализации с помощью направленного инфракрасного излучения (LDIR)

Многослойные упаковочные материалы представляют собой сложную как по структуре, так и по химическому составу систему. Несмотря на толщину всего в несколько сотен микрон, эти материалы включают множество отдельных полимерных слоев, каждый из которых разработан для выполнения конкретной функции. В зависимости от химических характеристик и толщины слой может обеспечивать механическую прочность, контроль проницаемости или защиту от воздействия окружающей среды. Любые дефекты или отклонения толщины от нормы в многослойной упаковке могут иметь катастрофические последствия, вызывая порчу продукта и представляя риск для потребителей. Поэтому при разработке многослойной упаковки и устранении проблем очень важно отображать каждый слой и точно измерять его толщину по микрометровой шкале. Благодаря имеющимся передовым возможностям визуализации и понятному программному обеспечению Agilent Clarity система 8700 LDIR обеспечивает быстроту и эффективность исследования упаковочных материалов. Данный процесс дает ответы на самые важные вопросы обеспечения качества, анализа повреждений или реверсивного проектирования

5994-0312RU / Методическая информация / 1 МБ
